| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | N/A |
| إصدار الشهادات: | UL |
| رقم الموديل: | MU-100 |
| الحد الأدنى لكمية: | 1000 كجم |
| الأسعار: | To be negotiated |
| تفاصيل التغليف: | 25 كجم / كيس |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | T/T |
| طريقة القولبة: | الحقن | اللون: | أخضر ، رمادي ، أزرق ، إلخ. |
|---|---|---|---|

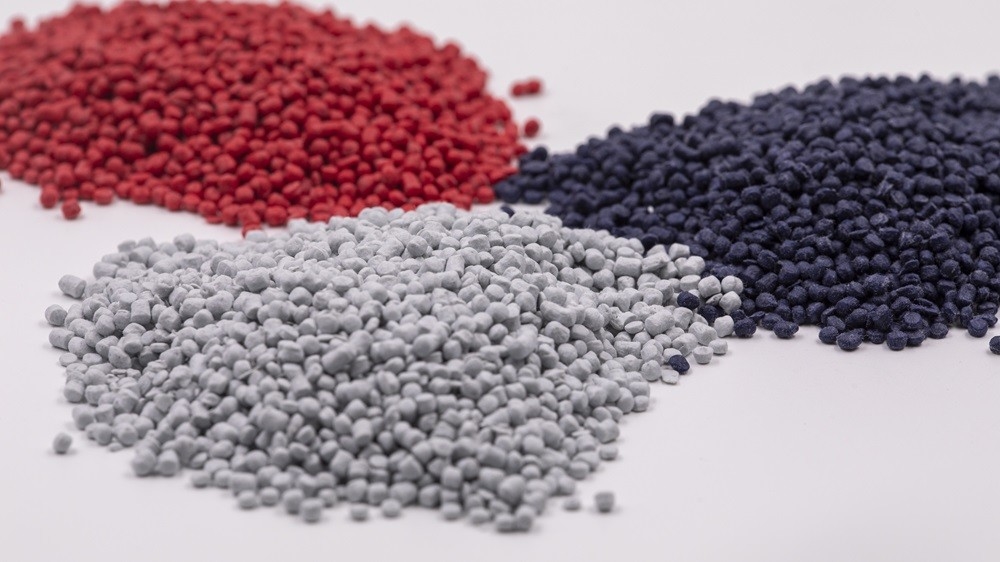

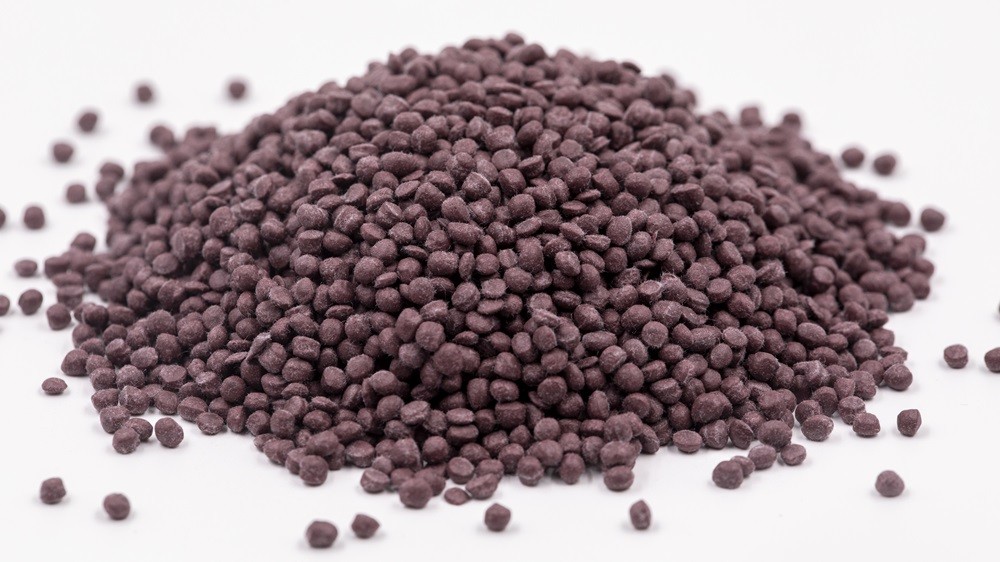

| حالة: | الحبيبات | الميزة: | مركبات صب البوليستر غير المشبعة المقاومة للتآكل |
| التطبيق: | لأغطية المفاتيح والأجزاء العازلة | ||
| إبراز: | مركب تشكيل البوليستر غير المشبعة المقاوم للصد,عبارة عن مركب تشكيل البوليستر غير المشبعة,PT-900 مركب تشكيل البوليستر غير المشبعة,Switch Housings Unsaturated Polyester Molding Compound,PT-900 Unsaturated Polyester Molding Compound |
||
مركب صب البوليستر غير المشبعة المعدل المقاوم للكشط PT-900 لأغلفة التبديل
السمات: المقاومة للكسح المعدل من البوليستر غير المشبعة المكوّن للصبّ لديه مؤشر تعقب عال للثبات ويمتلك مقاومة ارتداء عالية جداً ومقاومة عالية ضد القوس الكهربائيأداء كهربائي متفوق، الاستقرار الأبعاد على المدى الطويل ممتازة حتى في درجة حرارة مرتفعة ومقاومة جيدة للنار إلى UL94 V-0. لديها أكثر من 12 شهر من وقت التخزين في درجة حرارة الغرفة.يمكن توفير المركبات بألوان مختلفة.
الميزة:مقاومة ارتداء عالية وقوة ضربة ومقاومة للشعلة. امتصاص الماء منخفض. والأجزاء المصنوعة منه لديها استقرار قياس جيد،مقاومة عالية نسبيا ضد القوس الكهربائي والتتبع.

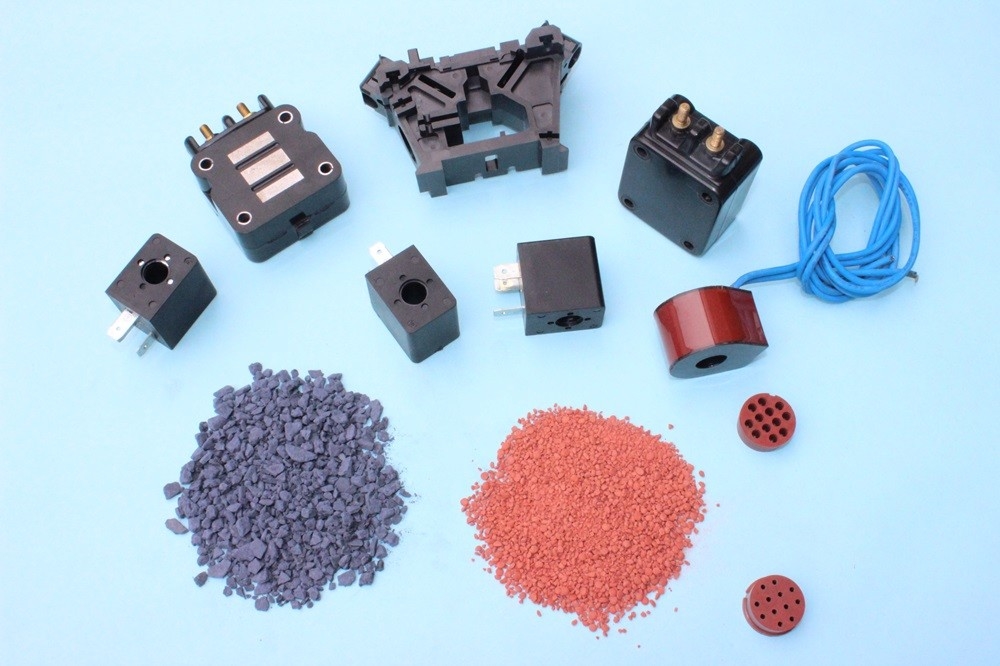

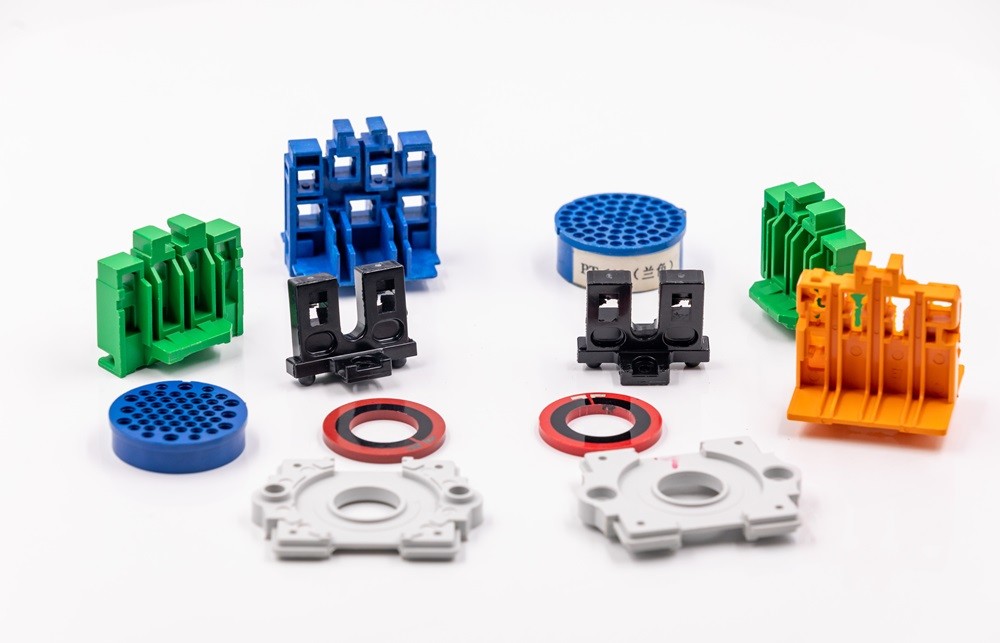

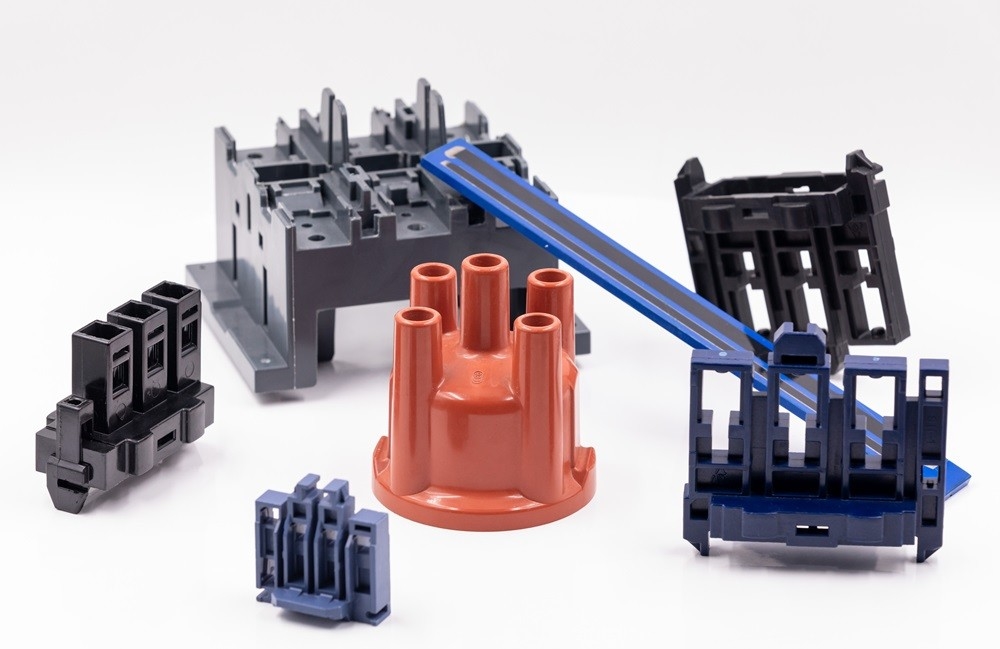

التطبيقات:تستخدم بشكل رئيسي لتبديل الغرف والأجزاء العازلة للأجزاء المتحركة لمواصلات التيار المتردد وأجهزة الجهد المنخفض ، إلخ.
البيانات التقنية:
| الممتلكات | الوحدة | معيار الاختبار | PT-900 |
|
الكثافة |
غرام/سم3 | GB/T1033 | 1.8-20 |
|
امتصاص الماء |
% | GB/T1034 | ≤0.3 |
|
تقليص الطلاء |
% | جي بي/تي 39582 | 0.3-0.8 |
|
قوة تأثير تشاربي |
كيلو جيه/متر2 | GB/T1043 | ≥75 |
|
قوة تأثير حفرة الشاربي |
كيلو جيه/متر2 | GB/T1043 | ≥3.0 |
|
قوة الانحناء |
MPa | GB/T9341 | ≥ 80 |
|
مقاومة السطح |
Ω | GB/T1410 | ≥1013 |
|
مقاومة الحجم |
م | GB/T1410 | ≥1011 |
|
مؤشر التتبع المقارن (CTI) |
V | GB/T4207 | ≥600 |
|
مقاومة القوس |
s | GB/T1411 | ≥ 180 |
|
درجة حرارة الانحناء |
°C | GB/T1634 | ≥210 |
|
قابلية الإشتعالUL94 ((0.8mm) |
المستوى | GB/T11020 | V-0 |
|
القوة الكهربائية |
م.م/م | GB/T1408 | ≥180 |
PT-900 التشكيلحالة الحقن ((لمرجع)
|
معايير صب الحقن |
الوحدة |
النطاق |
|
|
درجة حرارة التشكيل |
°C | ١٦٠ ١٧٠ | |
|
درجة حرارة البرميل |
منطقة التغذية |
°C | 50 ¢ 70 |
|
منطقة الفوهة |
°C | 80 ¢ 90 | |
|
ضغط الحقن |
MPa | 60 ¢ 100 | |
|
وقت التجهيز |
s/mm | 25 ¢40 | |
