| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | KINTE |
| إصدار الشهادات: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| رقم الموديل: | NH6562 |
| الحد الأدنى لكمية: | 1000 كجم |
| الأسعار: | negotiable |
| تفاصيل التغليف: | 80.000 طن سنويا |
| وقت التسليم: | 10 أيام عمل |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | كيس 25 كجم / PE ، 875 كجم / منصة نقالة ، 17500 كجم / 20 غب |
| نظام العلاج: | 95: 5 بوليستر / HAA | علاج الشرط: | 160 × 10 دقيقة |
|---|---|---|---|
| رقم الحمض (mgKOH / g): | 30 ~ 35 | اللزوجة (mPa · s / 200 ℃): | 3700 ± 600 |
| TG (℃): | ~ 53 | التفاعلية عند 180 ℃ (s ، 5٪ T105): | 210 ± 30 |
| ملكيات: | تسوية ممتازة ومقاومة جيدة للعوامل الجوية | تطبيق: | لنظام طلاء مسحوق البوليستر / Primid |
| إبراز: | راتنجات البوليستر HAA,راتنجات البوليستر المعالجة 160 درجة |
||
راتنجات البوليستر المعالجة 160 درجة ، راتنجات البوليستر 95: 5 HAA مع تسوية ممتازة
◎ مقدمة
NH6562 عبارة عن راتينج بوليستر كربوكسيل مشبع لنظام طلاء مسحوق البوليستر / بريميد بنسبة 95: 5.
كطلاء صلب خالٍ من المذيبات ، فإن مسحوق الطلاء له انبعاثات المركبات العضوية المتطايرة صفر تقريبًا ويقلل بشكل كبير من التلوث البيئي.من بينها ، لا يشكل نظام البوليستر / هيدروكسي ألكيل أميد (HAA) تهديدًا لصحة الإنسان بسبب عدم سمية HAA وله ميزة كونه أكثر صداقة للبيئة.
ومع ذلك ، فإن درجة حرارة المعالجة لمعظم الأنظمة في طلاء المسحوق هي 180-200 درجة مئوية ، وتعني درجة الحرارة المرتفعة استهلاكًا أعلى للطاقة ، وهو ما لا يساعد على توفير الطاقة.يمكن أن يحقق NH6562 علاجًا بدرجة حرارة منخفضة ، والذي لا يمكنه فقط تقليل استهلاك المزيد من الطاقة وتوفير الكثير من الطاقة لتقليل التكاليف بشكل كبير ، ولكن أيضًا توسيع مجال تطبيق مسحوق الطلاء.
◎ الميزات الأساسية
تسوية ممتازة
خصائص ميكانيكية ممتازة
مقاومة جيدة للعوامل الجوية
مناسب للمعالجة عند درجة حرارة منخفضة عند 160 درجة مئوية
التوصية بالصياغة:NH3295H- TGIC
| NH-6562 | XL-552 | حشو | عامل التدفق | بنزين | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎ المواصفات أنا

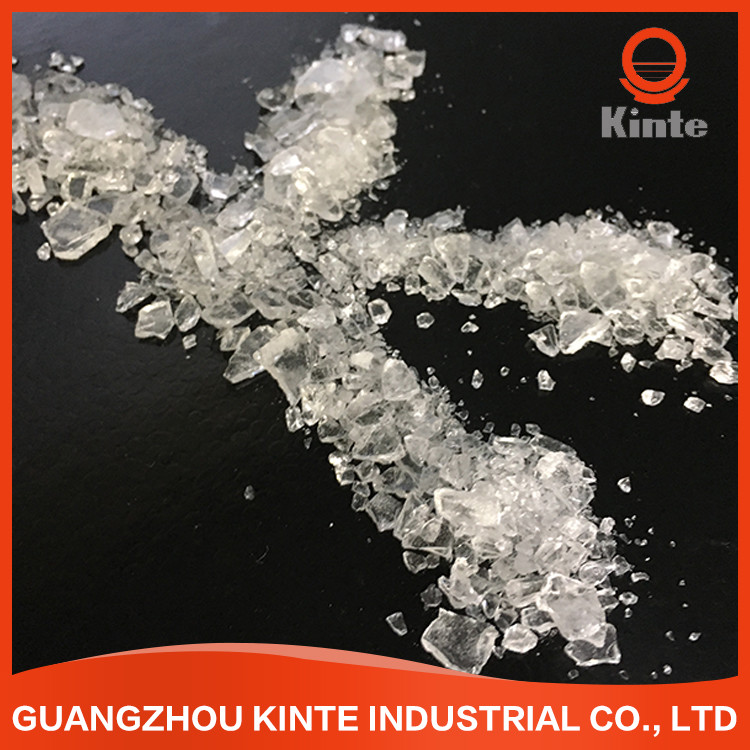

| مظهر | رقائق بيضاء أو صفراء فاتحة شفافة |
| اللون (50٪ DMF) | الحد الأقصى: 2 |
| رقم الحمض (mgKOH / g) | 30 35 |
| نقطة التليين (℃) | 95 ～ 105 |
| درجة حرارة انتقال الزجاج.(℃) | 53 |
| لزوجة الانصهار (200 ℃ ، مخروط / لوح ، mPa · s) | 3200 4400 |
| التفاعلية عند 180 ℃ (s ، 5٪ T105) | 180 240 |
| متطلبات المعالجة | 160 × 10 دقيقة |
| التعبئة والتغليف | أكياس البولي ايثيلين ، الوزن الصافي 25 كجم ± 0.1 كجم / كيس |
◎ المواصفات II
| حالة البثق | الطارد ثنائي اللولب | |
| المنطقة الأولى: 90 110 ℃ | المنطقة الثانية: 110 120 ℃ | |
| سرعة الثورة | 500 1200 دورة في الدقيقة | |
| صفاء المسحوق | ＜ 100 ميكرومتر | |
| حالة التطبيق | الرش الالكتروستاتيكي مع | 40 ～ 70 كيلو فولت |
| سمك طبقة الطلاء | 50 100 ميكرومتر | |
| الفولاذ المدلفن على البارد منزوع الشحوم | 0.5 مم | |
| خصائص الفيلم | وقت الجل (180 ℃ ، ثانية) | 160 ~ 220 |
| التدفق الأفقي (180 ℃، مم) | 25 ~ 29 | |
| لمعان (60 درجة) | ≥ 85٪ | |
| الانحناء (φ1mm) | يمر | |
| لاصق (1 مم ، درجة) | 0 | |
| صلابة قلم الرصاص | ≥1H | |
| تأثير (50 سم) | يمر | |
◎ المزيد من التعليمات البرمجية
| شفرة | نسبة | دورة العلاج | القيمة الحمضية (mgKOH / g) | اللزوجة (mPa.s / 200 ℃) | TG (℃) | التفاعلية (ق / 180 ℃) | ملكيات |
| NH6562 | 95/5 | 160 ℃ * 10 دقيقة | 30 ~ 35 | 3200 ~ 4400 | ~ 53 | 180-240 | لطلاء مسحوق الخبز المنخفض مع تدفق جيد. |
| NH6563 | 95/5 | 160 ℃ * 15 دقيقة | 30 ~ 34 | 3100 ~ 4500 | ~ 58 | 150-210 | لطلاءات مسحوق الخبز منخفضة مع تدفق جيد وخصائص ميكانيكية. |
| NH6566 | 95/5 |
155 × 15 دقيقة أو 180 × 6 دقيقة
|
32 ～ 38 | 3500 ~ 5500 | 57 | 190-310 | لطلاء مسحوق الخبز المنخفض أو سريع المعالجة مع استقرار تخزين جيد ومتانة خارجية. |
◎ ملاحظات:يمكن تخصيص جميع راتنجات البوليستر إلى غير الصفيح (A) ، والمواقد المضادة للغازات (G) ، ومسدس تريبو (T) ومقاومة التفتح (F).
◎ عرض المنتج
